Mehr Information zum Material und Herstellungsprozess

1. Bezeichnung der Maschine

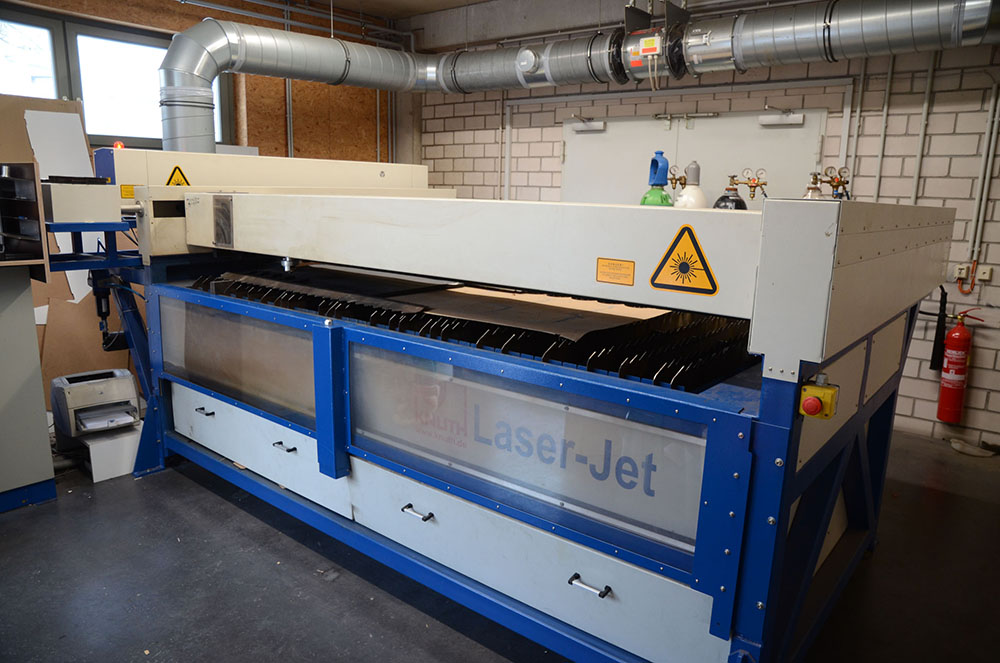

Laser (Knut Laserjet CO2 SM1000E)

2. Standort
Campus Design, Laserwerkstatt (gegenüber Metallwerkstatt)

3. Objektbezeichnung

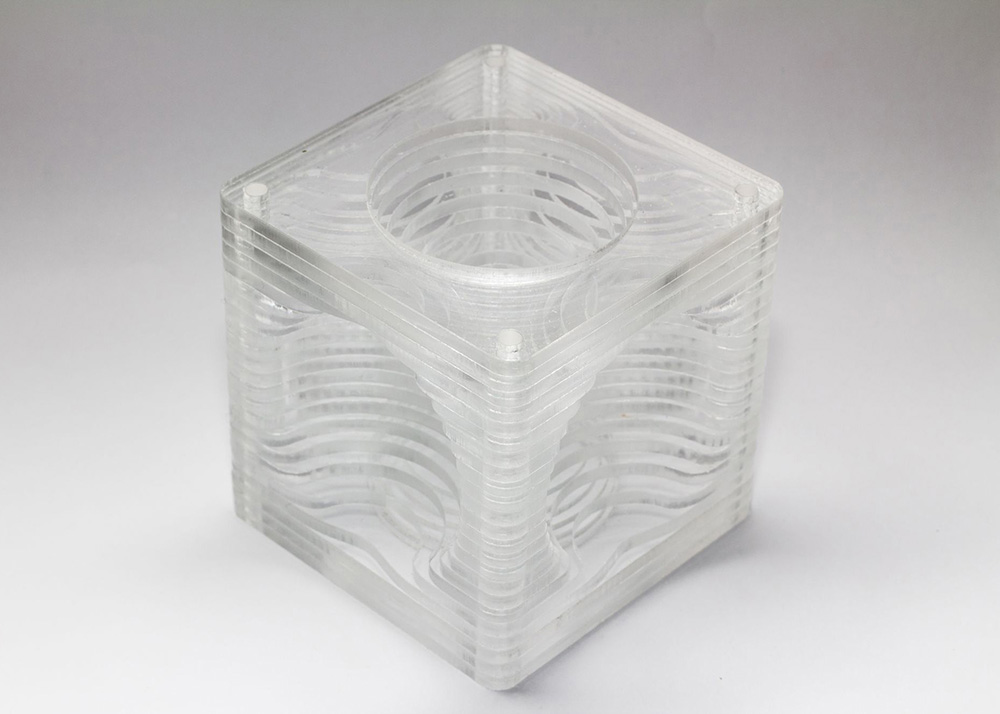

PMMA-Würfel transparent

4. Objektbeschreibung
- Seitenlänge 92 x 92 x 92 mm
- ein Würfel, bestehend aus 23 Schichten
- PMMA Plattenmaterial, Stärke 4 mm
- Halbkugel.ffnungen ∅ 30 mm
- Gewicht 450 g

5. Material
Polymethylmethacrylat (PMMA) farblos, transparent
umgangssprachlich: Acrylglas, Plexiglas

6. Technologie und Bedienung der Maschine

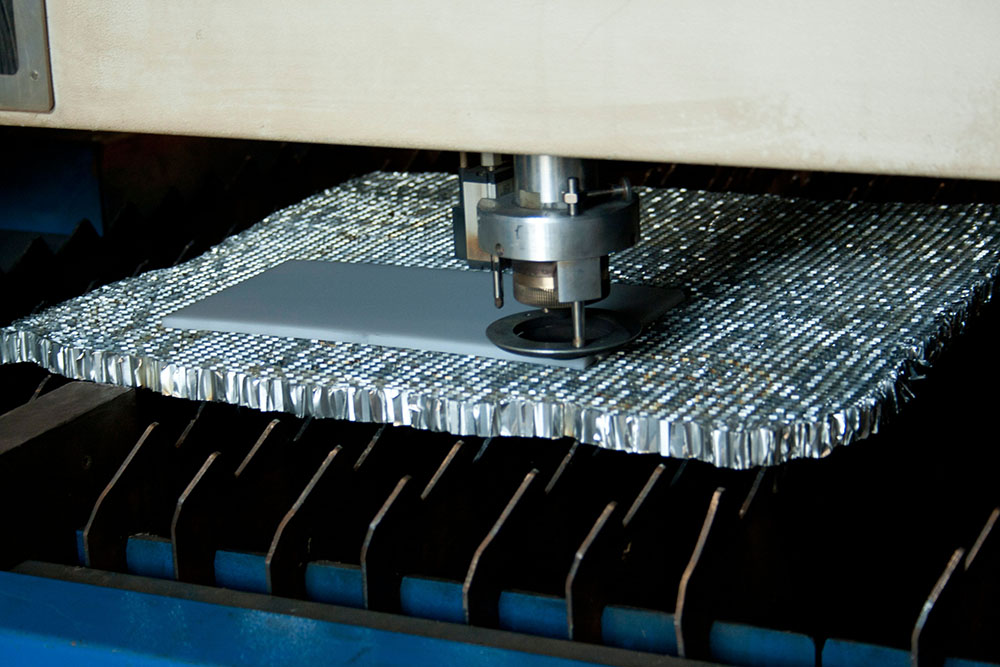

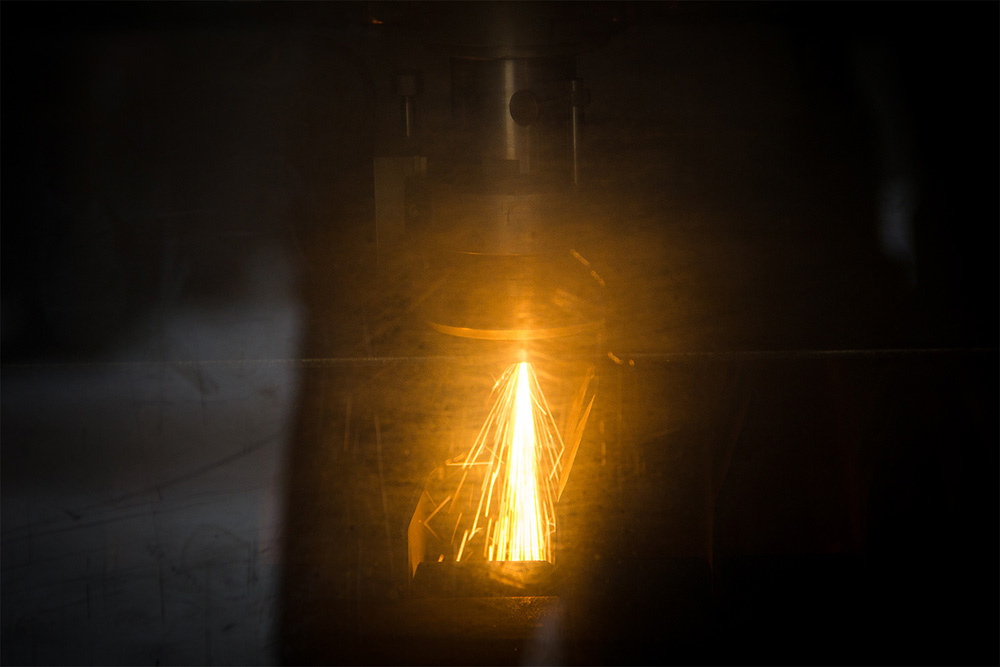

Bearbeitung eines Plattenwerkstoffes durch einen Laser (Hitzeschnitt) anhand einer digitalen Vorlage.

Vorarbeit

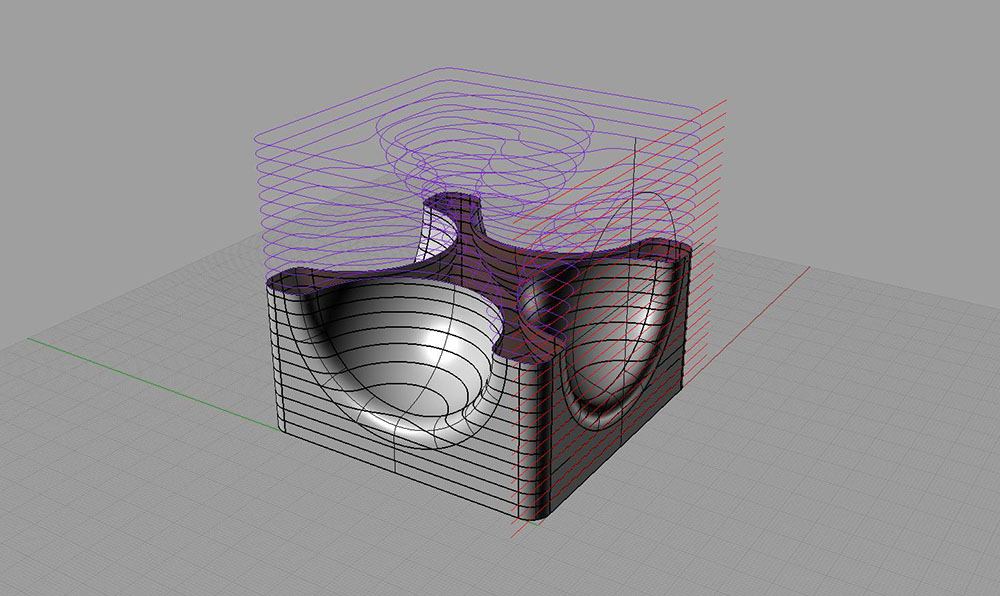

Erstellen einer CAD-Datei mit Hilfe eines vektorbasierten 3D-Modeling-Programms (z.B. Rhinoceros 4.0), Ausgabedateiformat für die Laser-Software .dwg oder .dxf

Dabei ist zu beachten:
- Reduzierung der Kontrollpunkte auf ein Minimum
- Korrektur des Krümmungsverhaltens
- Maßstab 1:1
- geschlossene Außen- und Innenkonturen
- Schrift in Pfade umwandeln

7. Herstellung des Objekts
- Erstellen einer CAD-Datei
- Aufbau des Würfels aus 23 einzelnen Schichten
- Anlegen eines Schnittmusters auf einer Ebene
→ Lasercutter
- Zur Fertigstellung werden alle Platten mit 4 PMMA-Stäben
(farblos, transparent, ∅ 5 mm) verbunden, die durch vorher angelegte und vom Laser ausgeschnittene Löcher gesteckt werden.
